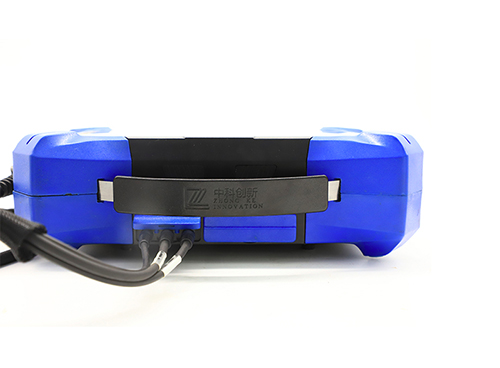

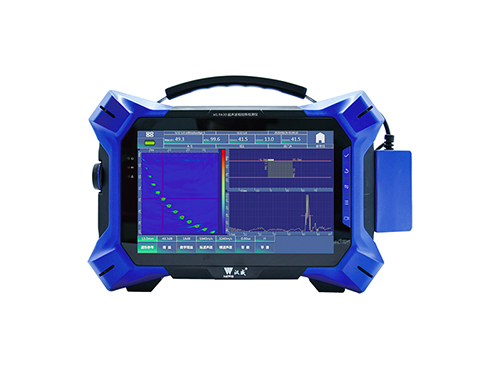

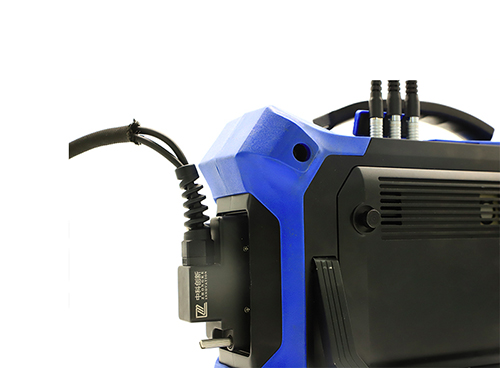

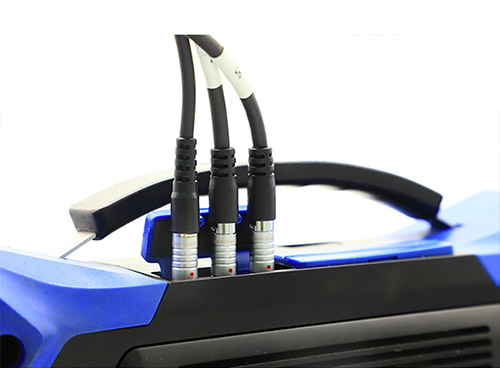

HS PA30-E是一款全聚焦相控陣檢測儀，能夠滿足更加復雜的相控陣檢測需求。
HS PA30-E是一款全聚焦相控陣檢測儀，支持64陣元全聚焦，能夠滿足更加復雜的相控陣檢測需求，檢測數據實時分析。
可適配2組TOFD檢測通道，支持雙相控陣TOFD一體成像，可一次性掃查覆蓋100mm厚度的焊縫。
●支持64陣元實時TFM全聚焦掃查成像功能 | ●支持多路視頻顯示信號輸出到不同屏幕顯示，并可操控反饋 |
●聚焦法則可支持多組PA掃查方式，同時掃描成像 | ●雙軸編碼器接口，支持二維腐蝕C掃和輪式探頭檢測 |
●提供雙TOFD通道功能，支持雙相控陣TOFD一體成像（PAUT） | ●可擴展視頻實時監控功能 |
●具備雙線陣（DLA）、雙面陣（DMA）奧氏體不銹鋼檢測功能 | ●支持高速網絡傳輸，數據可實時上傳下載 |
參數分類 | 參數選項 | 相控陣通道 | 常規通道 |
PA/UT配置 | 接收/發射 | 32/128 32/64可選 | 4通道TOFD(2對一發一收) |
脈沖發生器 | 脈沖電壓 | 50V-100V連續可調 | 100V-350V連續可調 |
脈沖方式 | 負方波 | 負方波 | |
脈沖寬度 | 30ns~500ns/2.5ns | 30ns~500ns/2.5ns | |
脈沖上升時間 | <8ns | <15ns | |
脈沖重復頻率 | 200Hz -20KHz | 200Hz -1KHz | |
延遲 | 0-20us/2.5ns | 0-655us/10ns | |
發射阻抗 | / | 500/25Ω | |
接收器 | 增益范圍 | 0~80dB | 0~110dB |
系統帶寬 | 0.5-20MHz | 0.5-15MHz | |
接收延遲 | 50us/2.5ns | / | |
數據采集 | 采樣率 | 100MHz/10bit | 200MHz/10bit |
A掃長度 | 8192 | 2048 | |
聚焦模式 | 常規/動態/全范圍 | / | |
聚焦類型 | 深度、聲程、水平 | / | |
掃描與顯示 | 檢波 | 全檢波、正檢波、負檢波、射頻 | 全檢波、正檢波、負檢波、射頻 |
掃描類型 | 扇掃/線掃/復合掃 | / | |
顯示模式 | A/B/C/L/S/3D | A/B/C | |
可編程TCG | 點的數量 | 32個 | / |
增益量 | 40 dB，步距為0.1 dB | / | |
增益斜率 | 40 dB/us | / | |
數據存儲 | 固態硬盤 | 256GB | |
顯示器 | 尺寸 | 10.1' | |
分辨率 | 1280x800 | ||
觸摸屏類型 | 電容式觸摸屏 | ||
I/O接口 | USB | USB3.0/ USB2.0 | |
以太網 | 1000Mb/s | ||
視頻輸出 | HDMI | ||
編碼器 | ODU-7PIN雙路編碼器 | ||
語言 | 中文/英文 | ||
電源 | 直流供電電壓 | 24V/3.75A | |
電池 | 11.1V-17Ah | ||
連續工作時間 | 不低于4小時 | ||
整機重量 | 整機不帶電池3.6kg，電池900g | ||
整機尺寸 | 340mmx230mmx100mm | ||
